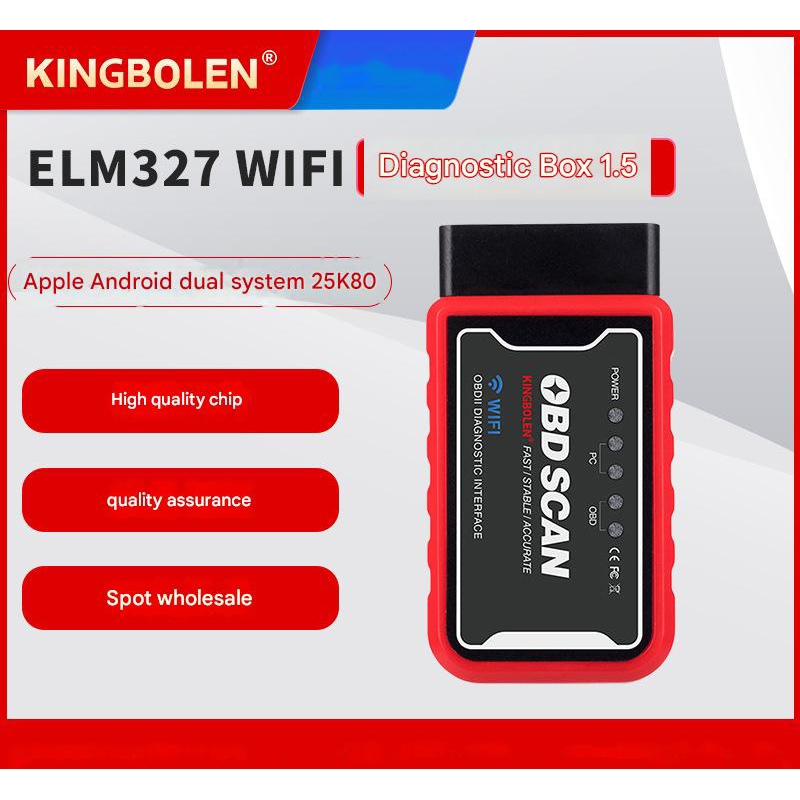

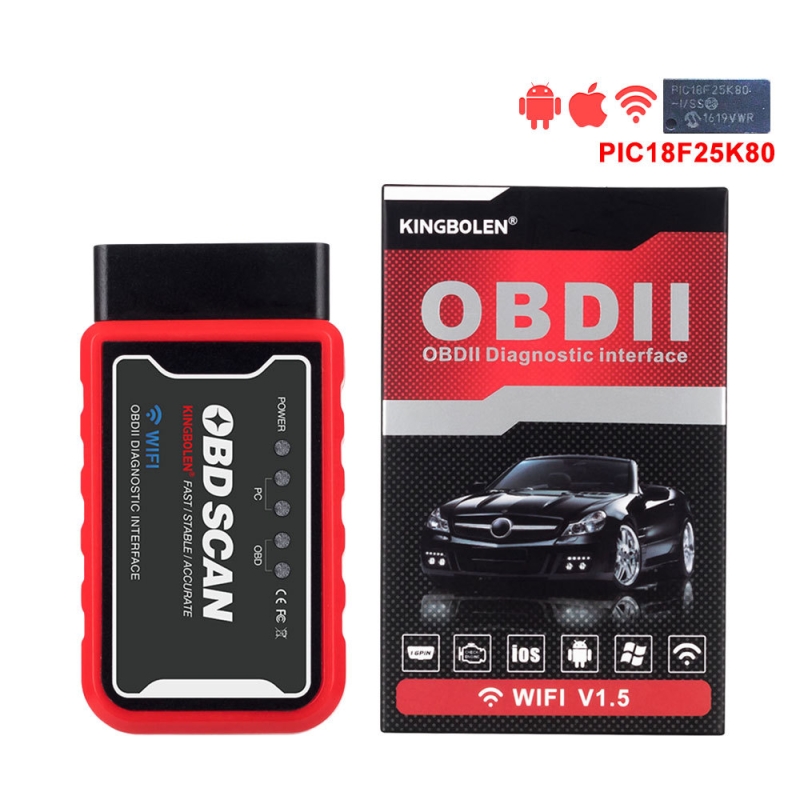

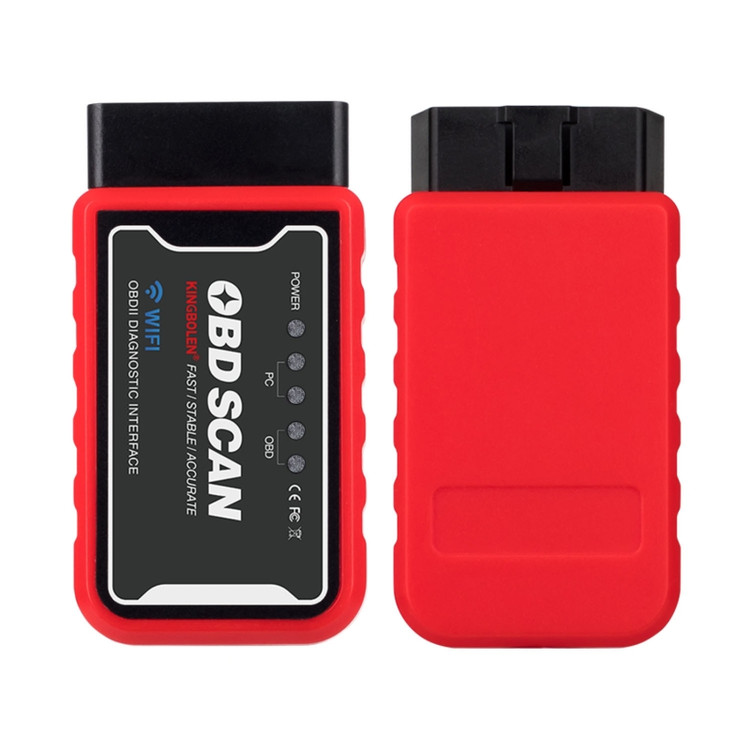

دستگاه دیاگ خودرو WiFi وای فای با چیپ PIC25K80

ابزار حرفه‌ای عیب‌یابی خودرو با قابلیت اتصال وای‌فای، سازگار با اکثر خودروهای دارای استاندارد OBD-II و مناسب برای سیستم‌عامل‌های مختلف ورژن 1.5

برای دانلود نرم افزار مربوطه از بارکد(QR-code) کاتالوگ بسته بندی استفاده نمایید

این اسکنر OBD2 وای‌فای نسخه V1.5 با چیپ اصلی و باکیفیت PIC18F25K80 طراحی شده و به شما امکان خواندن و پاک‌سازی کدهای خطا، بررسی وضعیت عملکرد موتور، مشاهده داده‌های بلادرنگ سنسورها و مانیتور کردن سیستم سوخت و احتراق را می‌دهد.
این دستگاه از طریق اتصال مستقیم به پورت OBD-II خودرو و ارتباط بی‌سیم WiFi به موبایل یا رایانه متصل می‌شود و با اپلیکیشن‌های رایج مانند Torque، Car Scanner و DashCommand کار می‌کند.
بدنه مقاوم ABS، طراحی جمع‌وجور و پشتیبانی از تمام پروتکل‌های OBD-II، این اسکنر را به انتخابی مناسب برای تعمیرکاران حرفه‌ای و کاربران خانگی تبدیل کرده است.

مشخصات فنی

چیپ اصلی: PIC18F25K80
نسخه سخت‌افزاری: V1.5
نوع ارتباط: WiFi
فرکانس کاری WiFi: 2.4GHz
ولتاژ کاری: 9 تا 16 ولت
جریان مصرفی: 65 میلی‌آمپر
دمای کاری: منفی 40 تا 85 درجه سانتی‌گراد
جنس بدنه: پلاستیک ABS
ابعاد: 8.8 × 4.8 × 2.5 سانتی‌متر

پروتکل‌های OBD-II پشتیبانی‌شده:
ISO9141-2
ISO14230-4 KWP
ISO15765-4 CAN
SAE J1850 PWM
SAE J1850 VPW

سیستم‌عامل‌های پشتیبانی‌شده:
iOS
Android
Windows
Symbian

نرم‌افزارهای سازگار:
Torque
DashCommand
Car Scanner
OBD Auto Doctor
ScanMaster-ELM
OBDScope

کاربردها

عیب‌یابی و خواندن کدهای خطای موتور (DTC)
نمایش داده‌های زنده سنسورهای موتور
ریست کردن چراغ چک موتور
بررسی عملکرد سیستم‌های سوخت، دما، ولتاژ، سرعت و غیره
ابزار ضروری برای تعمیرگاه‌ها، تست جاده و استفاده شخصی
پشتیبانی از اکثر خودروهای تولید بعد از سال 1996 با استاندارد OBD-II

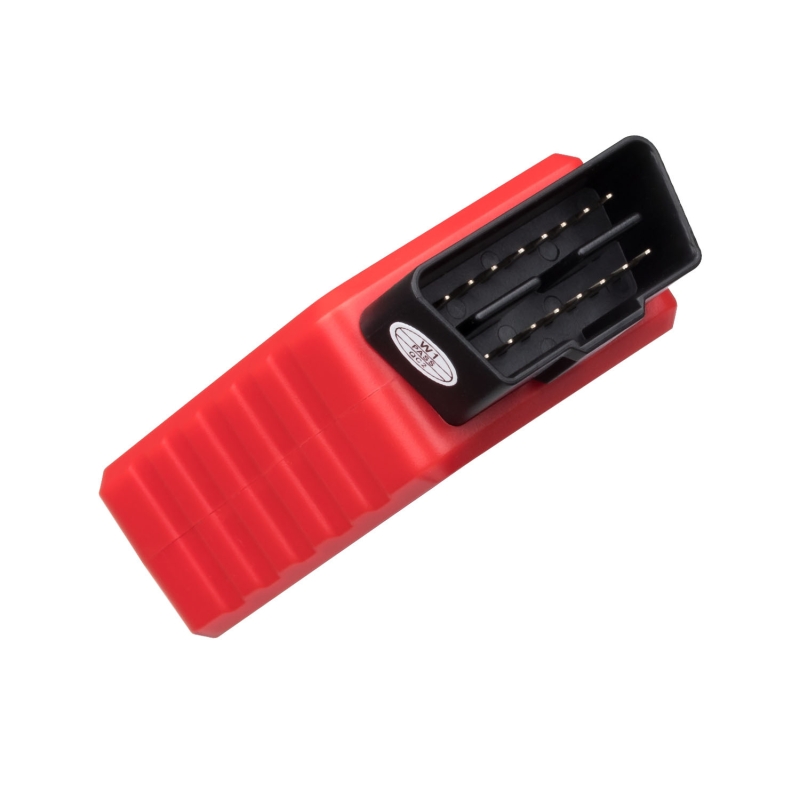

With no complex operation required, all you have to do is plug our OBD2 scanner into your vehicle's OBD2 port, connect to your mobile device through WiFi created by the OBD reader.
This diagnostic tool is powerful, which can display current sensor data, including: engine rpm, calculated load value, coolant temperature, fuel system status, vehicle speed, short term fuel trim, long term fuel trim, intake manifold pressure, timing advance, intake air temperature, air flow rate, absolute throttle position, oxygen sensor voltages/associated short term fuel trims, fuel system status, fuel pressure and so on.
Made of high quality ABS material, this product is lightweight and durable to use.
The length of the product is 7.5cm, the width is 4.5cm, and the height is 2.5cm.
Mini OBD2 Wifi Scanner for Multi-brands CAN-BUS as same as ELM327 Wifi. Supports All OBD2 Protocol works on for IOS,for Android, for Symbian, for Windows, used to read diagnostic trouble codes, both general and manufacturer-specific, and display your meaning (over 3000 general code definitions in the database).

Specification

Item Name: OBD2 Scanner
Material: ABS
Top 5 Reasons To Get Mini OBD2 Wifi Scanner:
1. Software Version: V2.1 (Depending on Doftware)
2. Hardware Version: V1.5
3. Works with All OBD-II compliant Vehicles
4. Wireless (Wifi)
5. Support Four Operating Platforms (for IOS, for Android, for Symbian, for Windows)
Supported Protocols:
1.SAE J1850 PWM (41.6Kbaud)
2.SAE J1850 VPW (10.4Kbaud)
3.ISO9141-2 (5 baud init, 10.4 Kbaud)
4.ISO14230-4 KWP (5 baud init, 10.4 Kbaud)
5.ISO14230-4 KWP (fast init, 10.4 Kbaud)
6.ISO15765-4 CAN (11bit ID, 500 Kbaud)
7.ISO15765-4 CAN (29bit ID, 500 Kbaud)
8.ISO15765-4 CAN (11bit ID, 250 Kbaud)
9.ISO15765-4 CAN (29bit ID, 250 Kbaud)
Mini OBD2 Wifi Scanner Functions:
1: Read Diagnostic Trouble Codes, Both General And Manufacturer-specific, And Display Their Meaning (over 3000 General Code Definitions In The Database).
2: Clear Trouble Codes And Turn Off The Mil ("check Engine" Light)
3: Display Current Sensor Data, Including:
4: Engine RPM
5: Calculated Load Value
6: Coolant Temperature
7: Fuel System Status
8: Vehicle Speed
9: Short Term Fuel Trim
10: Long Term Fuel Trim
11: Intake Manifold Pressure
12: Timing Advance
13: Intake Air Temperature
14: Air Flow Rate
15: Absolute Throttle Position
16: Oxygen Sensor Voltages/Associated Short Term Fuel Trims
17: Fuel System Status
18: Fuel Pressure
19: Many Others
Mini OBD2 Wi-Fi Scanner Specifications:
SSID: WiFi_OBDII
IP: 192.168.0.10
Port: 35000
Communication: WIFI
Master Chip: ST
Support System: for IOS, for Android, for Symbian, for Windows
Working Voltage: 9v-16v
Working Current: 65mA
Standby Current: 45mA
Operating Temperature: -40 to 85 Degrees Celsius
Working Humidity: Less Than 60 Percent
Compatible Systems:
Software Support Platform: for Windows XP, for Windows 7/8, for IOS, for Android, for Symbian.
Compatible Software:
for Window: ScanMaster-ELM, ScanTool.net, PCMSCAN ELM, etc.
for IOS: Auto Doctor, Mini OBDII
for Android: Torque, DashCommand, OBD Car Doctor, Auto Doctor, Mini OBD, EOBD, etc.
for Symbian: OBDScope
Size Details:
8.5cm x 4.5cm x 2.5cm(Approx.)
