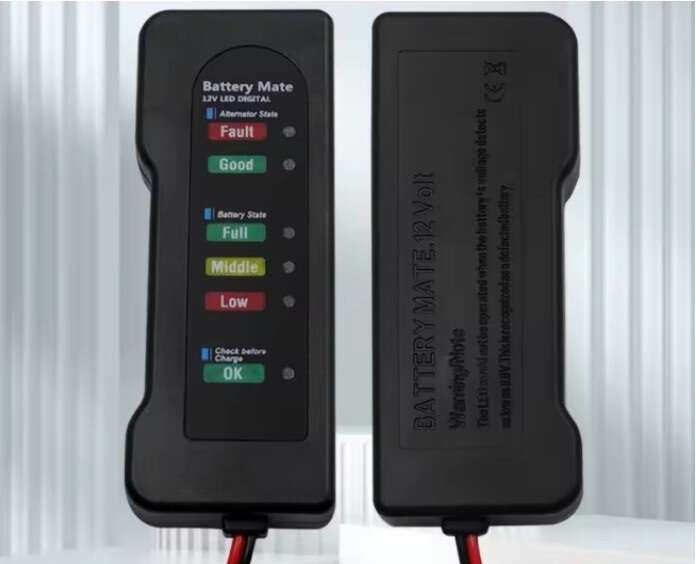

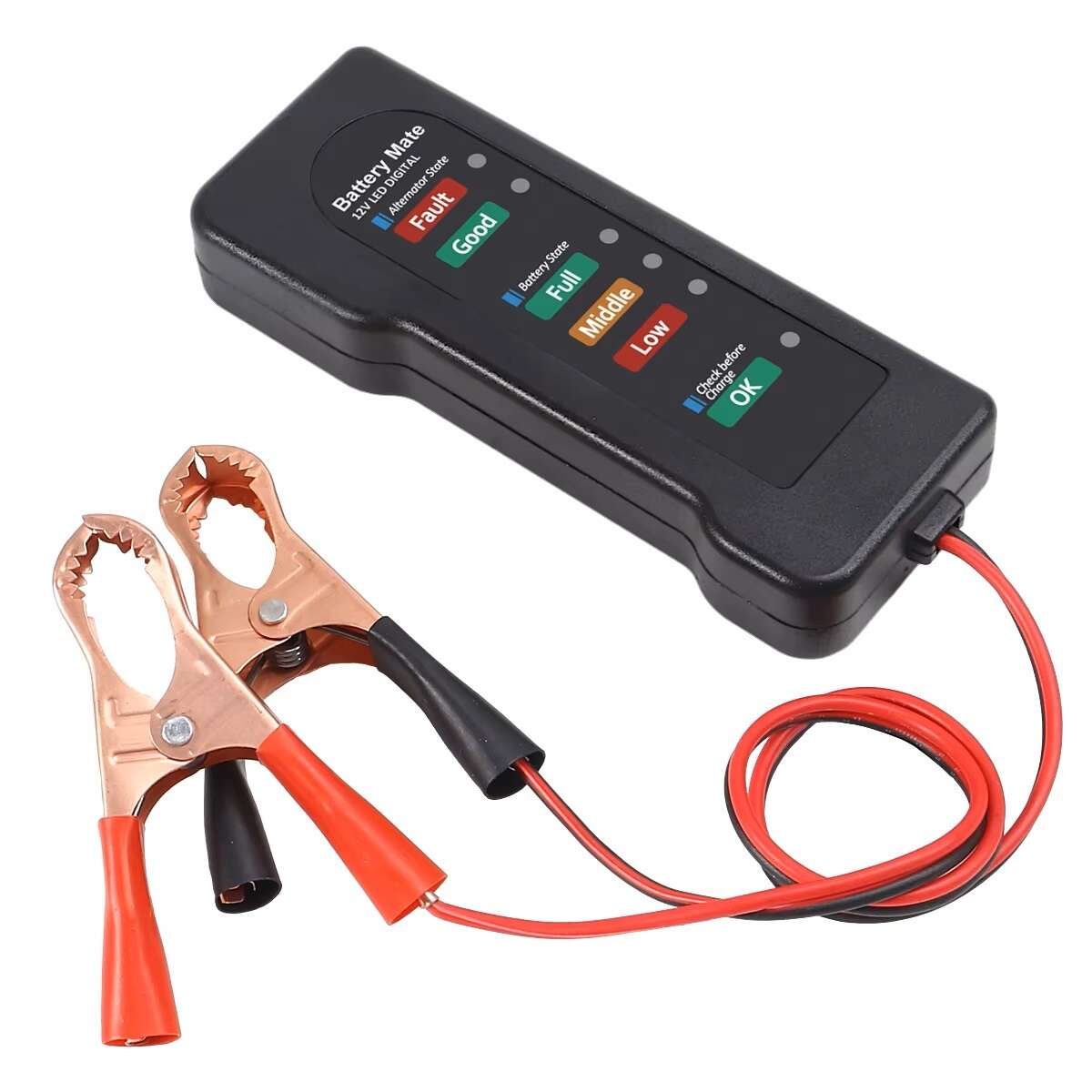

ماژول تستر باتری خودرو BT-170

تستر باتری خودرو BT170 یک دستگاه دیجیتال کاربردی و دقیق برای بررسی وضعیت باتری، ولتاژ و عملکرد سیستم شارژ خودرو است که به شما کمک می‌کند در کوتاه‌ترین زمان از سلامت باتری و دینام خودرو مطلع شوید. این دستگاه با طراحی جمع‌وجور، نمایشگر دیجیتال خوانا و نشانگرهای LED، امکان تشخیص سریع مشکلات باتری را بدون نیاز به تجهیزات پیچیده فراهم می‌کند و انتخابی ایده‌آل برای تعمیرگاه‌های خودرو، برق‌کاران خودرو و حتی کاربران خانگی محسوب می‌شود.

با استفاده از تستر باتری BT170 می‌توانید ولتاژ لحظه‌ای باتری را اندازه‌گیری کرده و وضعیت شارژ آن را بررسی کنید. همچنین این دستگاه پس از روشن شدن موتور، عملکرد دینام و سیستم شارژ خودرو را نیز ارزیابی می‌کند تا در صورت وجود افت یا افزایش غیرعادی ولتاژ، کاربر را از وجود مشکل در سیستم برق خودرو آگاه سازد. وجود قابلیت اتصال معکوس، هشدار و محافظت در برابر اضافه‌ولتاژ و تغذیه مستقیم از باتری، استفاده از این تستر را بسیار ساده، ایمن و سریع کرده است.

این دستگاه برای انواع خودروهای سواری، وانت، موتورسیکلت و سایر وسایل نقلیه مجهز به باتری 12 ولت مناسب بوده و بدون نیاز به باتری داخلی یا منبع تغذیه مجزا، تنها با اتصال گیره‌های سوسماری به قطب‌های باتری آماده استفاده خواهد بود. ابعاد کوچک و وزن کم نیز باعث می‌شود بتوانید آن را همیشه داخل خودرو یا جعبه ابزار خود نگهداری کنید.

اگر به دنبال راهی سریع برای جلوگیری از خوابیدن باتری خودرو، بررسی سلامت باتری قبل از سفر، تشخیص خرابی دینام یا عیب‌یابی اولیه سیستم برق خودرو هستید، تستر باتری خودرو BT170 گزینه‌ای مقرون‌به‌صرفه، کاربردی و قابل اعتماد خواهد بود. این محصول با ارائه اطلاعات لحظه‌ای از وضعیت باتری، می‌تواند از بروز بسیاری از مشکلات ناشی از خرابی باتری یا سیستم شارژ جلوگیری کرده و هزینه‌های تعمیرات احتمالی را کاهش دهد.

کاربردها

• تست سلامت باتری خودرو

• بررسی وضعیت شارژ باتری

• تست عملکرد دینام و سیستم شارژ

• عیب‌یابی اولیه سیستم برق خودرو یا موتور سیکلت

• مناسب برای خودروهای سواری، موتورسیکلت، خودروهای برقی سبک و تجهیزات دارای باتری 12 ولت

راه‌اندازی (Setup)

1. گیره قرمز را به قطب مثبت (+) باتری متصل کنید.

2. گیره مشکی را به قطب منفی (-) وصل نمایید.

3. LEDهای رنگی وضعیت باتری را نمایش می‌دهند.

4. برای تست ولتاژ خود باتری ، در زمانییکه وسیله نقلیه خاموش و دینام غیر فعال است گیره های ماژول را به دوسر باتری متصل کنید. اگر ولتاژ باتری در محدوده 4.5-11.4V DC باشد LED با نماد OK روشن می شود و یعنی باتری شارژ کافی ندارد و نمی تواند موتور را راه اندازی کند.

5. اگر پس از اتصال گیره ها به دوسر باتری در حالییکه دینام غیر فعال است، ولتاژ باتری در محدوده 11.5-11.9V DC باشد LED قرمز و LOW روشن می شود و یعنی شارژ باتری کم است و اگر در محدوده 12-12.5V DC باشد LED زرد و MIDDLE روشن می شود و یعنی شارژ باتری در محدوده متوسط است و اگر در محدوده 12.6-13.4V DC باشد LED سبز و FULL روشن می شود و یعنی شارژ باتری خوب است.

6. برای تست دینام، موتور خودرو را روشن کنید، یکبار تمام چراغ ها ، ضبط ماشین و یا سایر مصرف کننده های جانبی را خاموش و یکبار هم با روشن بودن تمام مصرف کننده های جانبی، دستگاه تستر را متصل و تست کنید. در هر دو حالت اگر فقط LED سبز رنگ و GOOD روشن شود و دور موتور 2000 rpm باشد یعنی سیستم دینام سالم و ولتاژ در محدوده 13.5-14.4V DC است. در صورت اضافه ولتاژ دینام (ولتاژ در محدوده 14.5-15.4V DC) ، LED قرمز رنگ FAULT روشن می شود و نشان دهنده اضافه ولتاژ دینام است.

نکات مهم در استفاده

• این دستگاه برای باتری‌های 12 ولتی طراحی شده است؛ هرچند مدار اندازه‌گیری آن تا 24 ولت را نیز تحمل می کند، اما کاربرد اصلی آن تست باتری‌های 12 ولتی خودرو است و برای وسایل نقلیه با باتری غیر از 12 ولت مناسب نیست.

• قبل از تست، از تمیز بودن ترمینال‌های باتری اطمینان حاصل کنید.

• هنگام روشن بودن موتور، از تماس کابل‌ها با قطعات داغ یا متحرک موتور جلوگیری کنید.

• این دستگاه برای ارزیابی سریع وضعیت باتری و سیستم شارژ طراحی شده و جایگزین تسترهای حرفه‌ای اندازه‌گیری CCA یا ظرفیت باتری نیست.



مشخصات فنی :

مدل محصول: BT170
نوع دستگاه: تستر دیجیتال باتری خودرو
کاربرد اصلی: تست سلامت باتری و بررسی سیستم شارژ خودرو
ولتاژ کاری: 4 تا 24 ولت DC
نوع باتری قابل تست: باتری‌های سرب‌اسیدی 12 ولت DC خودرو، موتورسیکلت و تجهیزات مشابه
نمایشگر: دیجیتال LED برای نمایش محدوده ولتاژ
نمایش وضعیت باتری: دارای نشانگرهای LED رنگی
تست سیستم شارژ: دارد (بررسی عملکرد دینام خودرو)
حفاظت اتصال معکوس: دارد
محافظت در برابر اضافه‌ولتاژ: دارد (LED قرمز FAULT)

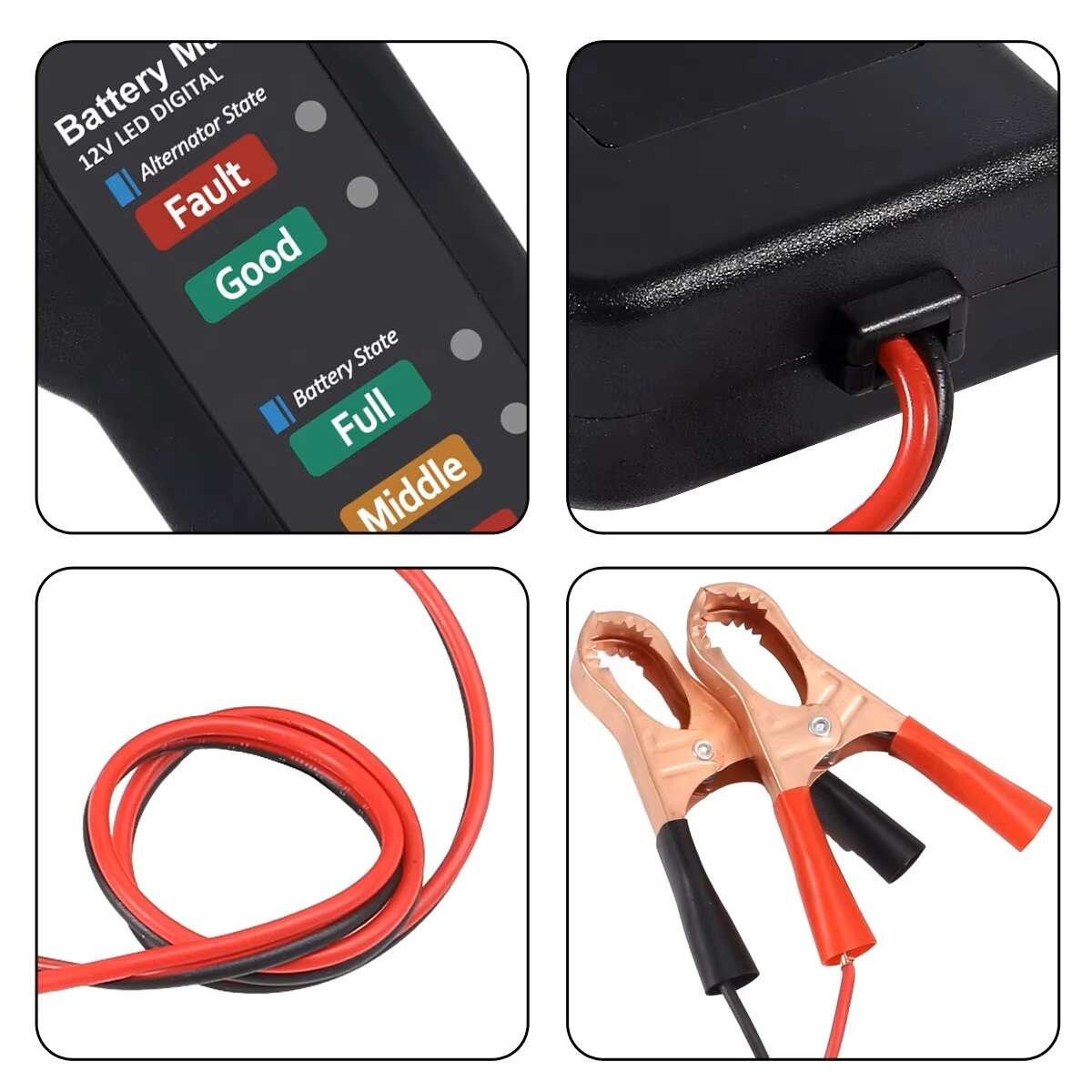

نحوه اتصال: گیره‌های سوسماری مثبت و منفی
منبع تغذیه: تأمین انرژی از باتری تحت تست
نیاز به باتری داخلی: ندارد
جنس بدنه: پلاستیک ABS مقاوم

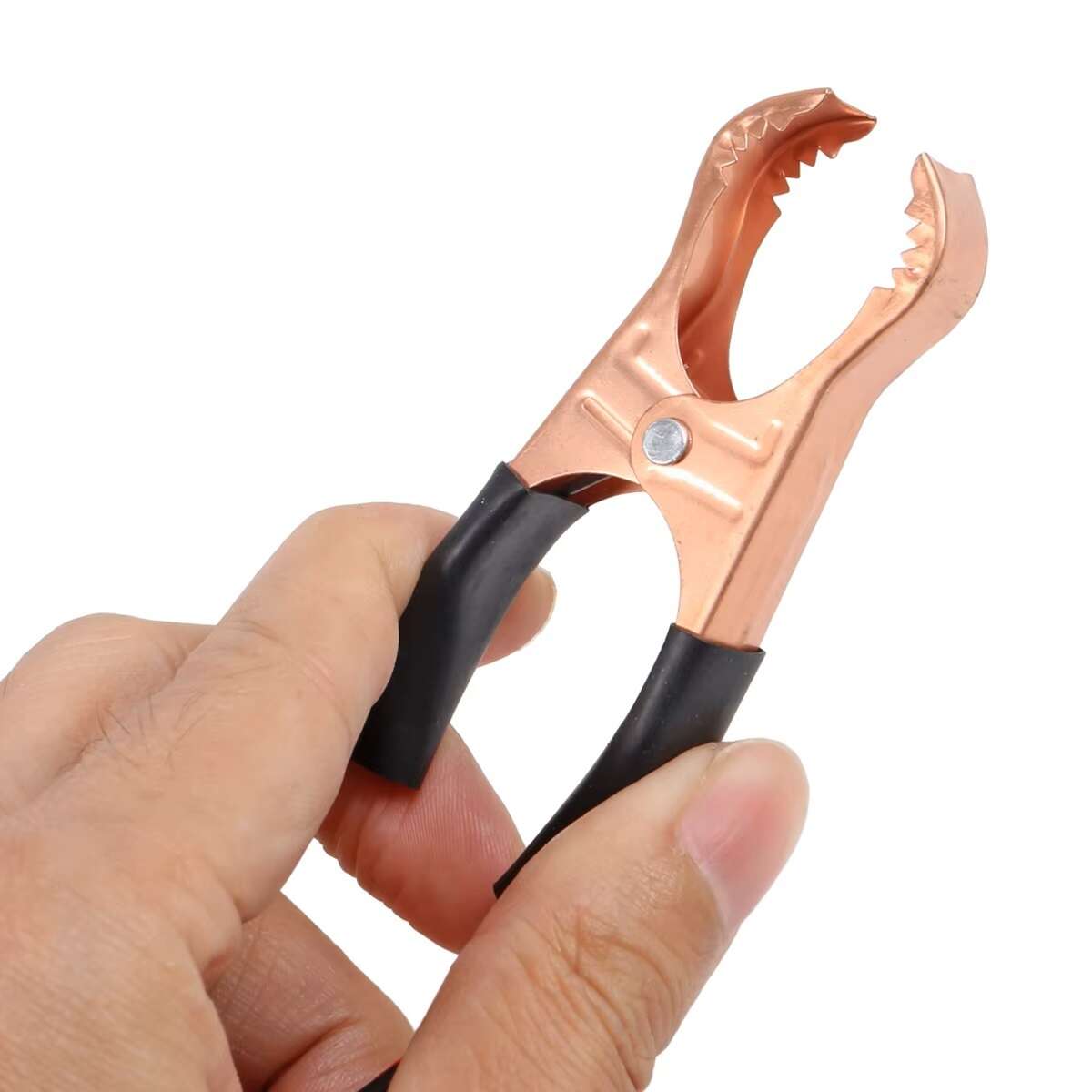

جنس گیره‌ها: مسی (COPPER)
طول کابل: حدود 35 سانتی‌متر

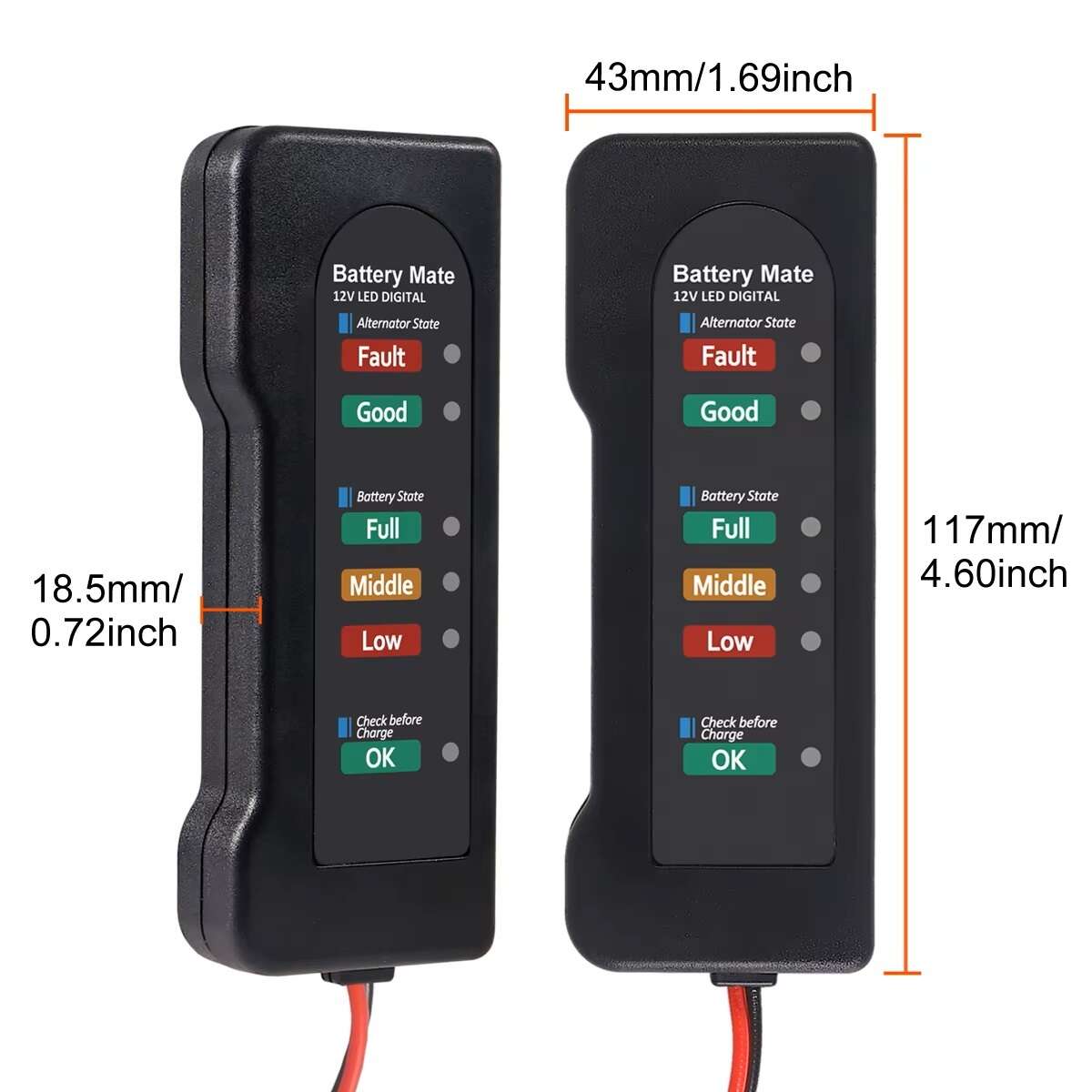

ابعاد تقریبی: حدود 118 × 45 × 19 میلی‌متر
رنگ بدنه: مشکی
مناسب برای: خودرو، موتورسیکلت، تعمیرگاه و استفاده خانگی
